SIMULADORES DE CIRCUITOS ELÉCTRICOS Y ELECTRÓNICOS EN LÍNEA
Para el aprendizaje de la
electricidad y la electrónica, hoy en día resulta imprescindible la utilización
de simuladores por ordenador, que nos permiten realizar nuestros diseños y nos muestran
el funcionamiento de los circuitos de forma virtual antes de su montaje con
componentes reales.
Son muchos los simuladores de
escritorio que se utilizan en distintos niveles educativos, pero en este
artículo nos centraremos en los simuladores en línea, cuya principal ventaja es
que podemos utilizarlos desde cualquier plataforma, pues se ejecutan a través
de un navegador web.

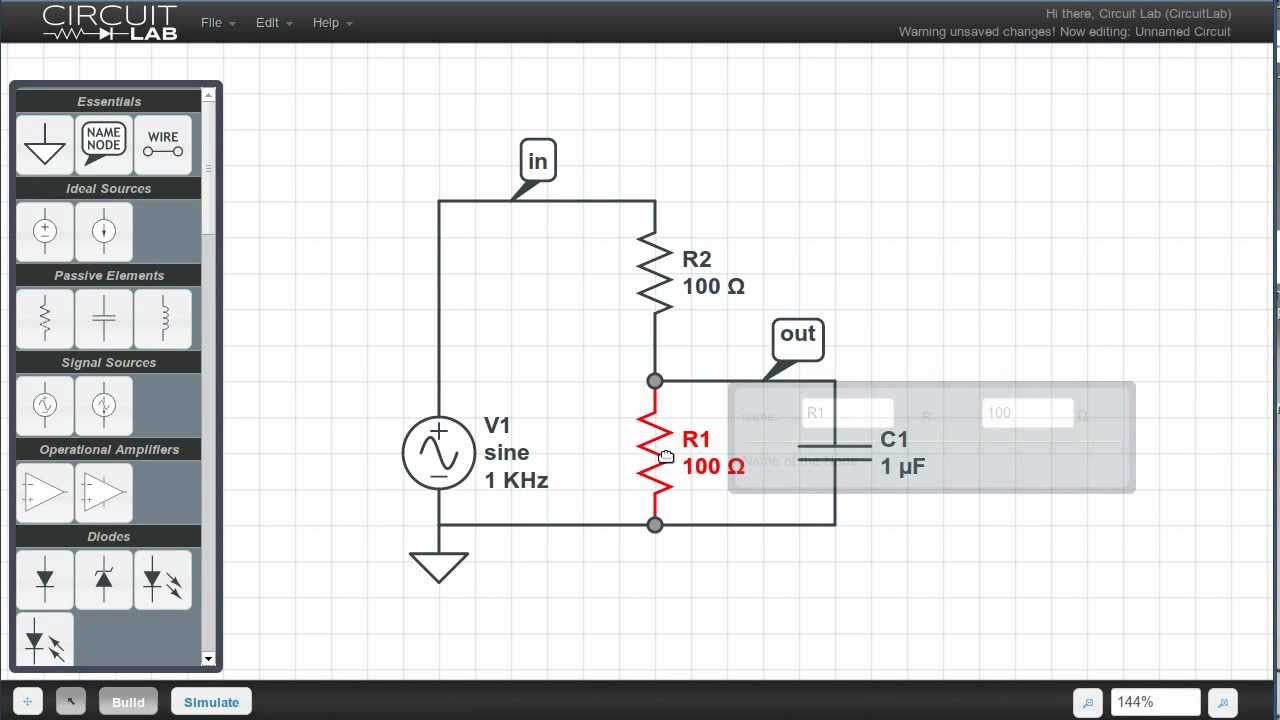

Es una aplicación muy reciente y ya
está recibiendo muy buenas críticas por su sencillez de uso. Permite diseñar
muchos tipos de circuitos analógicos y digitales, simularlos, realizar
cálculos, guardar los diseños y compartirlos con la comunidad.
Es
un simulador de circuitos digitales que tiene dos versiones, una de pago para
instalar y otra online. La versión en línea no permite guardar los
diseños, pero si permite realizar simulaciones sencillas con puertas lógicas y
flips-flops.
Este sencillo simulador online de
circuitos digitales permite guardar los diseños realizados. Cuando guardamos el
diseño, el programa nos proporciona una URL a la que podemos acceder para ver
de nuevo la simulación o continuar modificando nuestro circuito.
Es una aplicación que nos permite
obtener la tabla de verdad de un circuito lógico y, por lo tanto, la
correspondiente función lógica.
Es una aplicación para construir
circuitos sencillos y observar su comportamiento. No utiliza símbolos, sino
dibujos de los componentes reales, pero podemos realizar mediciones con un
multímetro u observar la señal en un osciloscopio.
Es otro sencillo simulador de
circuitos eléctricos. Permite medir la intensidad o el voltaje en diferentes
puntos del circuito y puede resultar útil para comprender la ley de Ohm en
educación secundaria.
Hay que añadir que estos u otros
simuladores, aunque son imprescindibles hoy en día, no deben sustituir la
construcción real de circuitos eléctricos y electrónicos, la realización de
prácticas y proyectos con los componentes físicos reales, pues en ellos se
ponen en juego competencias y habilidades imposibles de desarrollar delante de
la pantalla de un ordenador.
OPINIÓN
ventajas
Un simulador de circuitos le permite al ingeniero electrónico hacer pruebas sin correr el riesgo de dañar algún circuito, si eso llegase a ocurrir implicara mayor gasto de material semiconductor.
ventajas
Un simulador de circuitos le permite al ingeniero electrónico hacer pruebas sin correr el riesgo de dañar algún circuito, si eso llegase a ocurrir implicara mayor gasto de material semiconductor.
Cuando un circuito trabaje correctamente en el simulador, sera mas fácil armarlo en una tabla de prototipo (protoboard),y se puede tener la seguridad de que el circuito funcionara correctamente.
Con el simulador se puede hallar de manera mas fácil los errores y problemas que surgen a la hora de ensamblar los circuitos eléctricos, con algunas herramientas que los programas ya cuentan como por ejemplo multimetros, generadores de voltaje u osciloscopios.
IMPORTANTE
Si colocas el ratón sobre un cable, aparecerá el voltaje en ese punto y la intensidad de corriente
SIMULADOR DE CIRCUITOS DIGITALES
El simulador de construcción de circuitos digitales como escenarios virtuales y tutoriales interactivos es un programa para construir circuitos digitales sobre un modulo digital virtual a partir de modelos lógicos de circuitos integrados estándares ( familia TTL LS) y aplicación especifica (ASIC) . los circuitos pueden ser simulados en el modulo digital l directamente y en algunos casos pueden ser validados con escenarios virtuales que representan al ambiente donde los circuitos operaran, ademas , los circuitos hechos pueden ser almacenados recuperados editados.
el programa también provee tutoriales interactivos de algunos circuitos lógicos tópicos y muchos de ellos incluyen descripciones VHDL. este software asido diseñado para ser empleado como una herramienta de enseñanza y aprendizaje del diseño digital y actualmente esta orientado a cursos básicos o de introducción a los circuitos digitales, tanto en el nivel escolar cono universitario. este programa es gratuito, de copia y de uso libre, y se encuentra en constante mejora
IMPORTANTE
Si colocas el ratón sobre un cable, aparecerá el voltaje en ese punto y la intensidad de corriente
SIMULADOR DE CIRCUITOS DIGITALES
El simulador de construcción de circuitos digitales como escenarios virtuales y tutoriales interactivos es un programa para construir circuitos digitales sobre un modulo digital virtual a partir de modelos lógicos de circuitos integrados estándares ( familia TTL LS) y aplicación especifica (ASIC) . los circuitos pueden ser simulados en el modulo digital l directamente y en algunos casos pueden ser validados con escenarios virtuales que representan al ambiente donde los circuitos operaran, ademas , los circuitos hechos pueden ser almacenados recuperados editados.
el programa también provee tutoriales interactivos de algunos circuitos lógicos tópicos y muchos de ellos incluyen descripciones VHDL. este software asido diseñado para ser empleado como una herramienta de enseñanza y aprendizaje del diseño digital y actualmente esta orientado a cursos básicos o de introducción a los circuitos digitales, tanto en el nivel escolar cono universitario. este programa es gratuito, de copia y de uso libre, y se encuentra en constante mejora
